一、產品名稱：鈦加工件、鈦合金加工件、鈦異形加工件
1、規格、牌號
| 產品名稱 | 規格 | 狀態 | 牌 號 | 執行標準 |
| 鈦加工件 | 外徑(100～800mm) 內徑(40～100mm)×高度 按圖紙/客戶要求加工 | 熱鍛、機械加工 | TA1、TA2、TA7、TA9、TA10、TC4、TC11 | GB/T16598、ASTM B381、 ASM 4928 |
交貨狀態:退火狀態（M） 熱加工態（R） 冷加工態（Y）(退火，超生波探傷)
包裝:紙箱或木箱包裝 表面處理：車光、倒角 表面質量：兩個端面的表面粗糙度Ra值應不大于3.2lμm（以滿足超聲檢驗要求為準），內、外側面的表面粗糙度Ra應不大于12.5μm(外圓周面需進行超聲探傷時Ra應不大于3.2μm)，倒角半徑為5～15mm。
產品表面不應有裂紋、折疊、重皮等肉眼可見的缺陷。表面局部缺陷允許用修磨的方法清除，清理深度應不超過其尺寸公差，并應保證其最小允許尺寸。清理深度與寬度之比在兩端面應不大于1：6，在內、外側面應不大于1：10。外側面修磨應順軸向。
表面光潔度：清潔，無塵，更好的耐酸使用壽命。
測試：力學性能，化學成分測試，超聲檢測。
二、產品名稱：鈦鍛件
1、牌號、規格、狀態
牌號：TA1、TA7、TA9、TA10、TA15、TA18、TA19、TC4,TC6、TC11、TC18、TB6
規格：φ50~1200mm×L 30~600mm
交貨狀態：退火態（M） 熱加工狀態（R） 冷加工狀態（Y）(退火，超生波探傷)。
加工工藝：熔煉-探傷--鍛造--退火—車光—探傷。
金相組織：晶相組織級別可提供A3—A4。
標準：GB/T16598-1996，GB/T13810-2007, GB/T2965-2007，ASTM B381，ASTM B348, ASTM F67,ISO5832-2ASTM F136, ISO5832-3, AMS4928, MIL4911。
應用領域 ：鈦鍛件廣泛應用于醫療、航空、軍工、石油化工、冶金、電鍍、真空鍍膜、體育等領域。
注：經雙方協商可以供應其他規格或型式的產品。
2、尺寸允許偏差
餅直徑 | 偏差 | 截面高度 | 偏差 |
| 150~300 | +3-1 | 35~140 | +3-1 |
| >300~500 | +3-1 | 35~150 | +3-1 |
| >500~1200 | +3-1 | 40~110 | +4-2 |
| ---------- | ---------- | ---------- | ---------- |
3、室溫力學性能
牌號 | 截面積 CM2 | 室溫力學性能，不小于 |
| 抗拉強度 σb,MPa | 規定殘余伸長應力 Σr0.2MPa | 伸長率 δ5,% | 斷面收縮率ψ,% |
| TA0 | ≤100 | 280 | 170 | 30 | 35 |
| TA1 | 370 | 250 | 20 | 35 |
| TA2 | 440 | 320 | 18 | 35 |
| TA3 | 540 | 410 | 15 | 30 |
| TA9 | 370 | 250 | 20 | 30 |
| TA10 | 485 | 345 | 18 | 25 |
| TC4 | 895 | 825 | 10 | 25 |
| TC11 | 1030 | 900 | 10 | 30 |
注：
1、表中非標產品，需方需要測定室溫力學性能時，指標應經雙方協商并在合同中注明。
2、需方要求測定TC4鈦合金高溫力學性能時，其實驗溫度及性能指標應經雙方協商并在合同中注明。

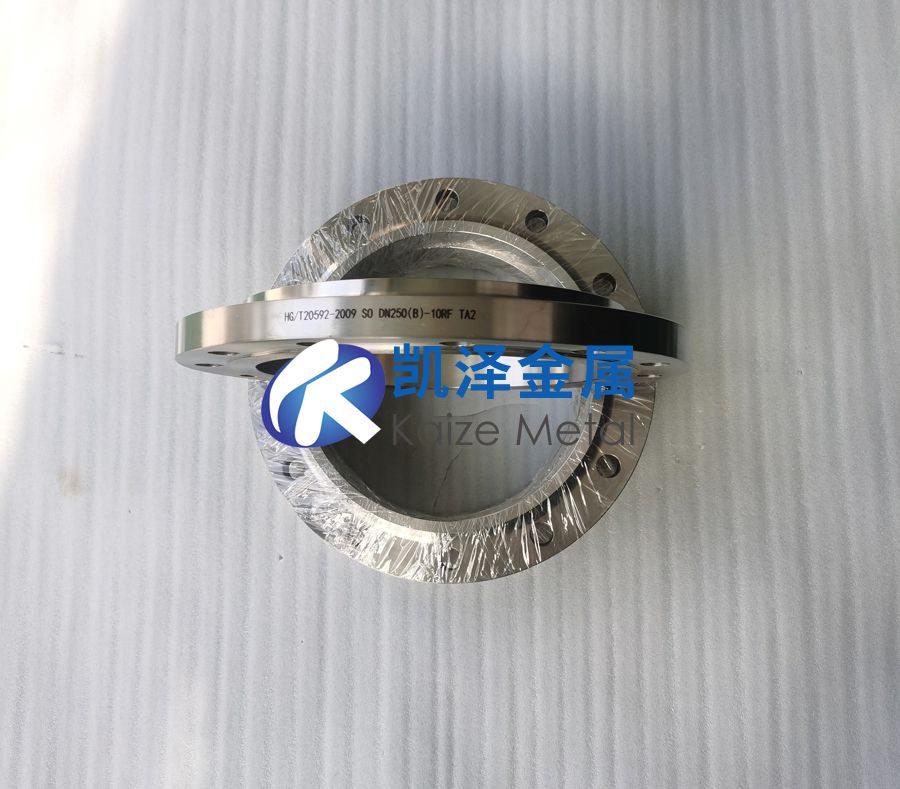

三、產品名稱: 鈦法蘭、鈦合金法蘭
1、鈦法蘭常用材質: TA1(GR1) TA2(GR2),TA9(GR7),TA10(GR12),TC4(GR5)
純鈦法蘭:
TA1/GR1鈦法蘭(鈦含量>=99.7%)
TA2/GR2鈦法蘭(鈦含量>=99.5%)
鈦合金法蘭:
TA9/GR7鈦法蘭(鈦含量>=99.5%)
TA10/GR12鈦法蘭(鈦含量>=99.5%)
2、鈦法蘭形式/鈦法蘭連接種類:
板式平焊鈦法蘭-(PL)
帶頸平焊鈦法蘭-(SO)
帶頸對焊鈦法蘭-(WN)
鈦法蘭蓋/鈦盲板-(BL)
承插焊鈦法蘭-(SW)
螺紋鈦法蘭-(TH)
壓力容器鈦法蘭
船用鈦法蘭/船舶鈦法蘭
3、鈦法蘭常用尺寸標準:
國標 (GB/T9119 , HG/T20592 JB/T系列)
船標(GB568-65、GB569-65、GB2503-89、GB2506-89、GB/T10745-89、GB2501-89、GB2502-89)
美標 (ANSI B16.5 , ANSI B16.47)
德標 (DIN系列)
日標(JIS系列)
歐標(EN1092-1)
4、鈦法蘭材質性能標準：
執行GB/T16598-2013, GB/T25137-2010, ASTM B381標準
5、物理性能和適用范圍:
TA1鈦法蘭:耐酸堿,耐高溫,抗腐蝕,延展性較好,適用于腐蝕性較強,常壓管道連接。
TA2鈦法蘭:耐酸堿,耐高溫,耐高壓,適用于腐蝕性較強,壓力較強的管道連接。
TA9鈦合金法蘭:耐高溫,耐酸堿,耐高壓,耐腐蝕,適用于各種極端環境。
TA10鈦合金法蘭:耐酸堿,耐高溫,耐高壓,耐腐蝕,尤其適用于酸堿環境強,壓力較強的管道連接。
6、常用密封面形式:RF,FF
7、非標鈦法蘭產品接受來圖定制
